Elektrohydraulische Zylinder bringen einige Vorteile
Man kann Hydraulikzylinder auch ohne Schläuche betreiben – als sogenannte Linearantriebe. Solche Zylinder mit elektrohydraulischen Kompaktantrieben verbinden gekonnt viele Stärken aus beiden Antriebswelten. Wieso ein individueller Zylinder mit Linearantrieb eine sinnvolle Alternative zu einem Elektrohubzylinder sein kann und wann ein solches Antriebssystem zu Ihrem Last- und Einsatzprofil passt.
Systemübersicht: 3 Antriebsarten für Zylinder
Für unseren sachlichen Systemvergleich setzen wir das Verständnis der grundlegenden Funktionsweisen voraus. Je nach Anforderungs- und Lastprofil kommen in der modernen Antriebstechnik drei primäre Bauarten zum Einsatz:
1. Elektrohubzylinder bestehen aus Servomotor, Getriebe und mechanischem Spindeltrieb (z. B. Kugel- oder Rollengewindetrieb). Ideal für rein flüssigkeitsfreie Umgebungen und frei programmierbare Positionierungen bei moderaten dynamischen Kräften (< 250kN).
2. Klassischer hydraulischer Antrieb: Besteht aus (Sonder-)Hydraulikzylinder und zentraler Druckversorgung (Pumpenaggregat, Tank, Rohrleitungen und Ventiltechnik). Unschlagbar bei extremen Kräften (ab 250 kN bis weit über 1000 kN möglich), Schocklasten und unter rauen Umweltbedingungen. Auch Teleskopzylinder nutzen diesen Antrieb zu ihrem Vorteil.

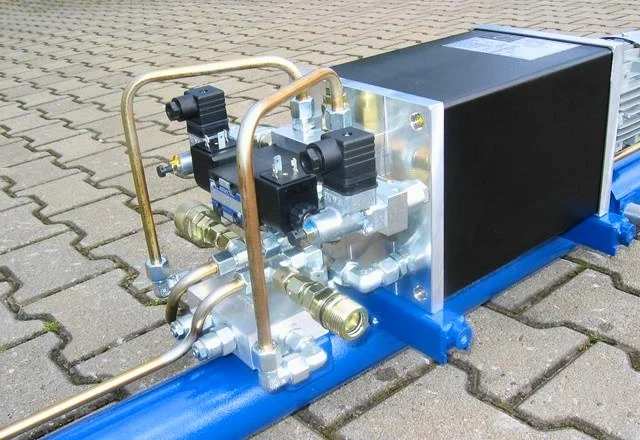

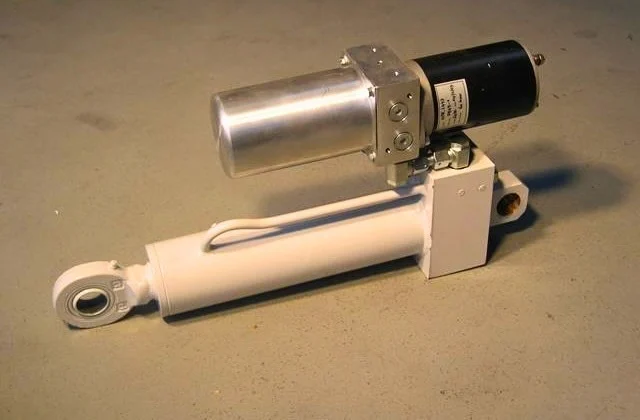

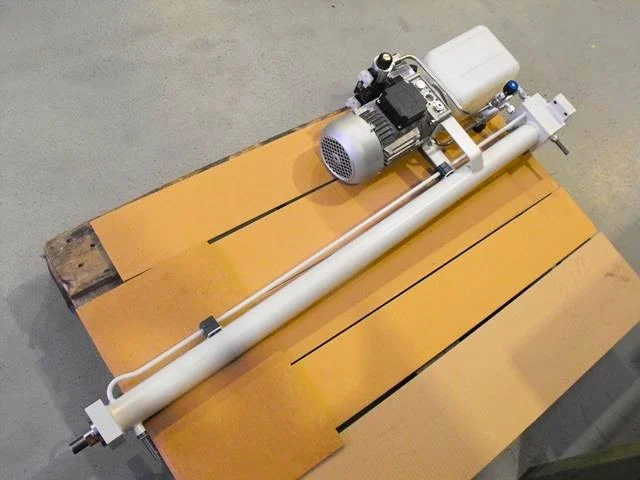

3. Elektrohydraulischer Kompaktantrieb bzw. Linearantrieb: Integriert Motor, Pumpe, Ventile und Zylinder als geschlossene, leckagefreie Baugruppe. Er verbindet die einfache elektrische Anbindung („Plug & Play“ via Leistungskabel und Feldbus) eines Elektrozylinders mit der extremen Kraftdichte und Robustheit der Hydraulik.
Gute Argumente für einen Systemvergleich
In der konstruktiven Praxis werden elektromechanische Antriebe für einige Anwendungsfälle vorschnell als pauschal überlegen dargestellt. Ein differenzierter Blick auf die physikalischen Realitäten zeigt jedoch, dass elektrohydraulische Zylinder in vielen Disziplinen gleichziehen oder konstruktive Vorteile bieten.
Präzision & Programmierbarkeit
Die Behauptung, exakte Positionierung und flexible Fahrprofile seien eine reine Domäne der Elektromechanik, greift zu kurz. Moderne elektrohydraulische Kompaktantriebe und servohydraulische Achsen verfügen über integrierte Wegmesssysteme sowie Drucksensorik. Dadurch lassen sich Position, Geschwindigkeit und Kraftverlauf ebenso stufenlos, dynamisch und hochpräzise über die SPS regeln, sodass die eine starke Alternative zu einem rein elektrischen Hydraulikzylinder sind.
Energieeffizienz & Haltezeiten
Während klassische Hydraulikaggregate mit konstant laufenden Motoren Verluste erzeugen, arbeiten moderne elektrohydraulische Systeme mit drehzahlgeregelten Servomotoren, die nur dann Energie aufnehmen, wenn Bewegung gefordert ist. Beim Halten hoher Lasten unter Druck punkten hydraulische Zylinder besonders: Leckagefreie Sperrventile halten die Position ohne kontinuierliche Stromzufuhr, während elektromechanische Spindeln unter dauerhafter Last kontinuierlich Energie benötigen oder mechanische Bremsen verschleißen.
Anschluss & Infrastruktur
Oft wird die Hydraulik wegen des initialen Investitionsaufwands für Verrohrung, Verblendung und zentrale Aggregate gemieden. Elektrohydraulische Kompaktantriebe eliminieren diesen Nachteil vollständig: Als autarke Baugruppe benötigen sie am Einsatzort lediglich Strom- und Steuerleitungen. Die Installation erfolgt nach dem Prinzip „Plug & Play“ – exakt wie bei einem Elektrozylinder.
Wartung & Hygiene
Der Verschleiß verlagert sich bei elektromechanischen Antrieben auf hochbelastete Spindeln und Lager, deren Austausch kosten- und zeitintensiv ist. Hydrauliksysteme hingegen nutzen das Betriebsmedium gleichzeitig zur kontinuierlichen Schmierung und Wärmeabfuhr. Für sensible Umgebungen (z. B. Lebensmittel- oder Pharmaindustrie) lassen sich elektrohydraulische Zylinder problemlos mit biologisch schnell abbaubaren Medien oder H1-zertifizierten Betriebsstoffen ausführen. Auch Wasserhydraulik ist für einige Anwendungsfälle auch gangbarer Weg.
Elektrozylinder vs. Hydrauliksystem vs. elektrohydraulischer Zylinder mit Linearantrieb
| Leistungsmerkmal | Elektrozylinder | Hydraulikzylinder | Elektrohydraulischer Linearantrieb |
|---|---|---|---|
| Kraftbereich & Kompaktheit | Bekannte Grenze bei hohem Kraftbedarf (> 250 kN); große Bauformen bei hohen Lasten. | Höchste Kraftdichte; kompakte Abmessungen möglich selbst bei Kräften weit über 1000 kN. Hub bis zu 13 m! | Sehr hohe Kraftdichte bei kompakten Außenmaßen; ideal für hohe Kräfte auf engem Raum. |
| Simultane Kraft & Geschwindigkeit | Erfordert massive Motoren und Kühlkonzepte bei hoher kontinuierlicher Belastung. | Sehr hohe Abgabeleistung durch zentralen Druckspeicher / Aggregat reservierbar. | Hohe Dynamik und Spitzenleistung durch integrierte Servopumpen-Kombination. |
| Stoß- & Überlastfestigkeit | Empfindlich gegenüber Schocklasten und mechanischen Schlägen (Gefahr von Spindelschaden). | Extrem unempfindlich: Druckbegrenzungsventile sichern das System mechanisch ab. | Hervorragende Überlastfestigkeit; hydraulisches Polster schützt die Mechanik vor Stoßschäden. |
| Lasthalten unter Druck | Erfordert dauerhafte Bestromung oder den Einsatz von Haltebremsen (Verschleiß!). | Energieneutrales Lasthalten über leckagefreie hydraulische Sperrventile. Erweiterbar durch Druckübersetzer | Energieneutrales Lasthalten über leckagefreie Sperrventile ohne thermische Belastung. |
| Installation & Peripherie | Schaltschrank und Servoregler erforderlich; direkte Kabelanbindung („Plug & Play“). | Aufwendige Verrohrung und zentrales Hydraulikaggregat nötig. | Reiner Kabelanschluss an Schaltschrank („Plug & Play“); keine externe Verrohrung nötig. |
Wann ist ein Zylinder mit Linearantrieb sinnvoll?
Die Wahl des Antriebssystems und der spezifischen Auslegung sollte am spezifischen Last- und Einsatzprofil ausgerichtet werden. Außerdem spielt der Einsatzbereich eine sehr wichtige Rolle:
Ein elektrohydraulischer Zylinder ist optimal, wenn
- Sie die hohe Kraftdichte, Überlastfestigkeit und Langlebigkeit der Hydraulik benötigen.
- Keine zentrale Hydraulikversorgung vorhanden ist, aus Platz- und Kostengründen nicht installiert werden soll oder schlicht aufgrund der Verunreinigungsgefahr in Ihrer Branche nicht möglich ist (z.B. Pharma, Lebensmittelindustrie oder Milchproduktion)
- Sie wünschen eine dezentrale, saubere Kabel-Anbindung („Plug & Play“) ohne Verrohrungsaufwand.
Ein klassischer Hydraulikzylinder ist hingengen optimal, wenn
- Extreme Kräfte nötig sind (< 250 kN bis mehrere Tausend Kilonewton).
- Eine zentrale Hydraulikinfrastruktur im Werk oder in der Maschine bereits vorhanden ist.
- massive Stoßbelastungen, Vibrationskräfte oder extreme Umgebungseinflüsse auftreten (z. B. Schwerindustrie, Massivumformung, Stahlwasserbau oder maritime Anwendungen).
Mit der Auslegungsberatung zum Ziel
Unser Credo ist, dass Ihre Anwendung über den genauen Weg entscheidet. Bei ZS gilt der Grundsatz: Es gibt nicht die eine „beste“ Antriebstechnologie, sondern nur die optimal passende Auslegung für Ihr konkretes Lastprofil. Wir analysieren Ihre Anforderungen technologieneutral und legen den individuellen Zylinder sowie Antriebssystem (Hydraulik oder Linearantrieb) exakt auf Ihre Parameter aus.
Unsere Lastprofil-Analyse berücksichtigt:
- Erforderliche Druck- und Presskräfte sowie Haltezeiten
- Hublängen, Verfahrgeschwindigkeiten und Beschleunigungsprofile
- Auftretende Lastspitzen und Schockbelastungen
- Umweltbedingungen, Bauraum und Instandhaltungsstrategie
Kundenfragen zu hydraulischen Zylindern mit Linearantrieb
Wie erfolgt die Ansteuerung und Anbindung an die SPS bei elektrohydraulischen Kompaktantrieben?
Die Ansteuerung erfolgt analog zu modernen Servomotoren. Das System wird über standardisierte Feldbusschnittstellen (z. B. PROFINET, EtherCAT, EtherNet/IP) direkt an die übergeordnete SPS angebunden. Positionssignale und Statusdaten stehen in Echtzeit zur Verfügung.
Wie verhält sich ein Zylinder mit Linearantrieb bei extremen Umgebungstemperaturen oder Stoßbelastungen?
Durch integrierte Druckbegrenzungsventile werden mechanische Stoßspitzen hydraulisch gedämpft, bevor sie den Motor oder die Führung schädigen. Für extreme Temperaturbereiche werden angepasste Dichtungsmaterialien und spezielle Betriebsmedien gewählt.
Kann das elektrohydraulische System wie ein reiner Elektrozylinder positioniert werden?
Ja. Durch das Zusammenspiel aus integriertem Wegmesssystem, hochdynamischem Servomotor und/oder präziser Ventilsteuerung lassen sich Positionen mit hoher Wiederholgenauigkeit anfahren und Haltepositionen stufenlos regeln.
Welcher Wartungsaufwand entsteht bei einem geschlossenen elektrohydraulischen System?
Da es sich um ein geschlossenes, hermetisch abgedichtetes System handelt, ist der Wartungsaufwand minimal. Das Medium unterliegt keinem äußeren Schmutzeintrag. Regelmäßige Inspektionsintervalle beschränken sich auf die Sichtprüfung und das Auslesen der Diagnosewerte.
